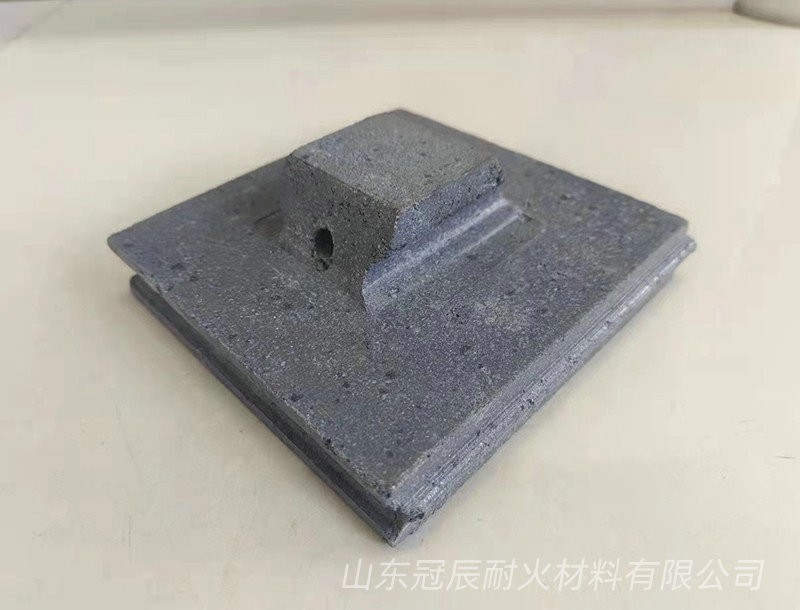

微晶板中的鐵離子在硅酸鹽礦物中起主要作用的是六次配位的二價鐵，但也有可能在普通輝石中出現(xiàn)四次配位的三價鐵。鐵在硅酸鹽晶格中的配位數(shù)依礦物生成條件而定，特別是熔化氣氛對其影響很大。

　　Fe2O3和FeO的包含比重對制品的工藝性能有很大影響。微晶板的耐磨性比錳鋼高7－8倍，比鑄鐵高15－20倍，耐酸堿性能比不銹鋼和橡膠高15－25倍，可大量替代鑄鐵、鑄石、高分子密度板、耐酸磚、花崗巖、大理石等，微晶板應(yīng)用于造紙、煤炭、鋼鐵、電力、化工、有色冶金等行業(yè)的料倉、漏斗、溜槽、刮板機(jī)、表面處理等部位。FeO的含量增加，會降低熔融體的粘度和熔化溫度，同時加快結(jié)晶速度，降低結(jié)晶溫度。Fe2O3的含量增加，使熔融體的粘度變大，其作用與Al2O3相似。

　　FeO和Fe2O3，含量同時增加，會促使磁鐵礦形成，這是熔融體結(jié)晶過程中早析出的礦物之一，也是以后析出的各種礦物的結(jié)晶。(Fe2O3+FeO)的含量增加，可提高熔融體的結(jié)晶性能和制品的機(jī)械強(qiáng)度。但是，微晶板中(Fe2O3+FeO)的含量過高會析出鐵橄欖石(Fe2SiO4)．(Fe2O3+FeO)的含量在9—15%時比較合適。
　　微晶板使用范圍：
　　1 、發(fā)電行業(yè)：卸煤溝、煤斗、儲煤倉、干煤柵、翻車機(jī)、撈渣機(jī)、水處理等。
　　2 、化工行業(yè)：腐蝕地面、泵基礎(chǔ)等。
　　3 、煤炭行業(yè)：矸石倉、介質(zhì)(起決定作用的物質(zhì))桶、刮板機(jī)、斗提機(jī)、溜槽、篩下漏斗等內(nèi)的耐磨襯板。
　　4 、鋼鐵行業(yè)：高爐混料倉、燒結(jié)料倉、給料機(jī)、制球機(jī)等。
　　上述就是小編對于微晶板相關(guān)內(nèi)容的介紹！相信大家應(yīng)該已經(jīng)有所了解，小編就給大家介紹這么多了，如果大家還有什么不明白，可以打電話聯(lián)系我們。
